Ultrasonic Flaw Detector Portable NDT Tester For Weld & Material Inspection

To przyrząd to przenośny cyfrowy przemysłowy detektor błędów ultradźwiękowych, który może szybko, łatwo, precyzyjnie i niezniszczająco wykryć, zlokalizować,oceniać i diagnozować różne wady w części roboczej, w tym pęknięcia, włączenia, pustki i inne nieciągłości.

Odpowiedni zarówno do zastosowań laboratoryjnych, jak i inżynieryjnych na miejscu, jest szeroko stosowany w produkcji, hutnictwie żelaza i stali, przetwórstwie metali, przemyśle chemicznym,oraz inne obszary wymagające wykrywania wad i kontroli jakości.

Odgrywa ona również ważną rolę w kontroli bezpieczeństwa i ocenie okresu eksploatacji w przemyśle lotniczym, transporcie kolejowym, kotłach, zbiornikach ciśnieniowych i pokrewnych gałęziach przemysłu.

Instrument jest szeroko stosowany w celu zlokalizowania i rozmiaru ukrytych pęknięć, pustek, rozłączeń i podobnych nieciągłości w spawaniach, kuciach, szybach, osi, wałkach, zbiornikach, zbiornikach ciśnieniowych, turbinach,i elementów konstrukcyjnych.

Instrument posiada podstawowy sprzęt oparty na architekturze ARM + FPGA, połączony z bardzo niezawodnym systemem operacyjnym wielozadaniowym, znacznie zwiększającym funkcjonalność, przenośność,trwałość i niezawodność.

Ma strukturę menu master-slave z klawiszami skrótów i cyfrowym przyciskiem obrotowym.

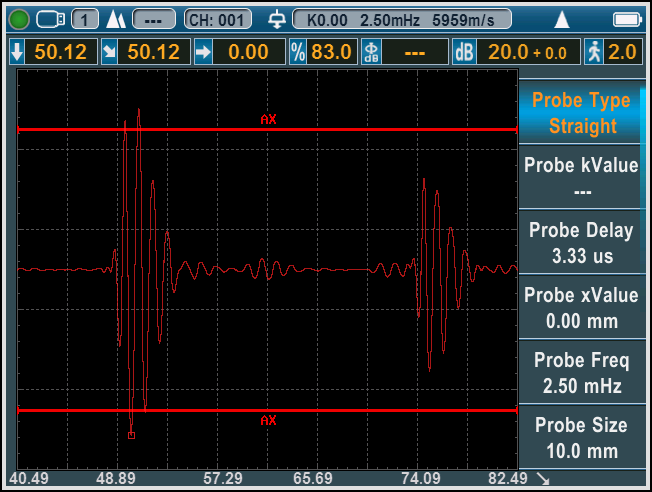

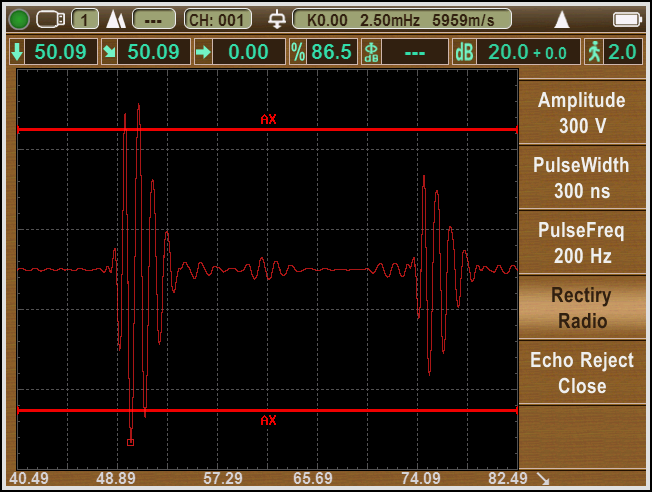

Wysokiej rozdzielczości cyfrowy wielobarwny wyświetlacz TFT LCD (640×480 pikseli) zapewniający wyraźniejszą i bardziej przyjazną użytkownikowi prezentację form fal.

Cztery wybieralne style interfejsu użytkownika do dostosowania do różnych środowisk pracy.

Wysoka częstotliwość odświeżania 60 Hz zapewnia wyraźny wyświetlenie subtelnych zmian formy fali.

Całkowicie aluminiowa obudowa metalowa zapewniająca doskonałą trwałość i silną osłonę elektromagnetyczną.

360° obracający się stojak tłumiący i gumowy but dla wygodnej obsługi.

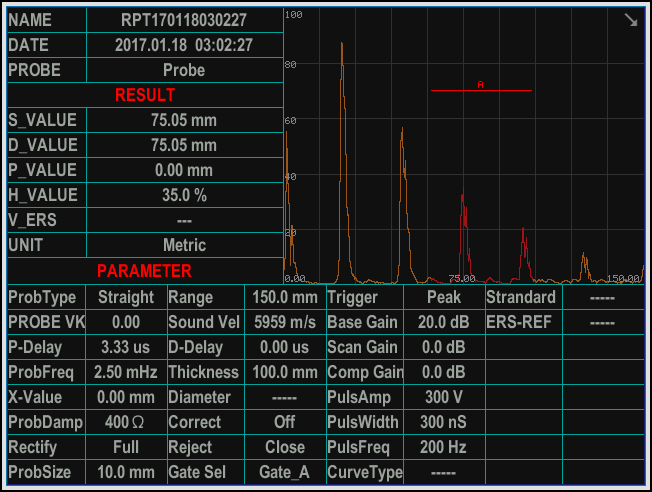

Funkcja zrzucania ekranu w czasie rzeczywistym dla wszystkich interfejsów i ekranów wykrywania wad, zapisywane jako obrazy BMP na napędzie flash USB w trybie kolorowym lub szarości.

Raporty dotyczące wykrywania błędów mogą być eksportowane jako pliki PDF na dysk USB w celu łatwego archiwizacji i drukowania.Obrazy BMP i pliki PDF można przeglądać na komputerach i urządzeniach mobilnych.

Do 15000 mm w stali; zakres pomiarowy może być regulowany w ustawionych stopniach lub ciągle zmienny.

Idealne do dużych części roboczych i zastosowań pomiarowych o wysokiej rozdzielczości.

Energia impulsu: 100V, 200V, 250V, 300V, 350V, 400V, 500V.
szerokość impulsu: od 0,1 μs do 0,5 μs, regulowana do różnych sond częstotliwości.
Częstotliwość powtarzania impulsu: 20 Hz do 2 kHz regulowana.
Damping: 50Ω, 150Ω, 250Ω, 500Ω wybieralne dla zoptymalizowanej wydajności sondy.

Kompatybilne rodzaje sond: sondy jednokrystaliczne, sondy dwukrystaliczne, sondy kątowej wiązki, sondy przesyłowej, sondy wspinaczkowej.

Próbkowanie: 16-bitowy konwerter AD z częstotliwością pobierania próbek 320 MHz.

Sprostowanie: dodatnia półfalówka, ujemna półfalówka, pełna fala, RF.

Analogiczna szerokość pasma: od 0,2 MHz do 20 MHz, z automatycznym wyborem częstotliwości w celu optymalnego dopasowania.

Wzrost: od 0 dB do 110 dB regulowany w kroku 0,1 dB, 2 dB, 6 dB.

Dwie całkowicie niezależne bramy obsługują wiele trybów pomiaru opartych na wywołaniu szczytu dla analizy amplitudy sygnału i odległości.

Tryb echo-to-echo umożliwia dokładne monitorowanie sygnałów znajdujących się w bliskiej odległości.

Początek bramy: regulowany w całym zakresie wyświetlania.

Szerokość bramy: regulowana od początku bramy do końca zakresu wyświetlania.

Próg bramy: od 0 do 99% wysokości pełnego ekranu.

Alarm: próg pozytywny / ujemny z migającym wskaźnikiem LED

Wbudowana pamięć o dużej pojemności zapewnia przechowywanie danych po wyłączeniu.

Przechowuje do 500 plików kanałowych dla ustawień kalibracyjnych i parametrów sondy.

Przechowuje do 1000 plików raportu o formie fali zawierających dane i ustawienia A-scan.

Wszystkie pliki mogą być przechowywane, odwołane i usuwane.

Ustawienia kanałów i pliki raportów można eksportować za pośrednictwem napędu flash USB do nieograniczonego przechowywania zewnętrznego.

Funkcja nagrywania wideo umożliwia nagrywanie procesu kontroli w czasie rzeczywistym w celu późniejszej analizy.

Nagrane pliki można odtwarzać na instrumencie lub specjalnym oprogramowaniu.

Wewnętrzna pamięć obsługuje do 10 plików wideo, każdy do 5 minut.

Gdy zapisywane są na dysku USB, liczba plików i ich czas trwania są nieograniczone.

Odtwarzanie obsługuje pauzę, szybkie przesuwanie do przodu, szybkie cofanie i zatrzymanie.

Automatyczna kalibracja: automatyczna kalibracja przesunięcia sondy do zera, kąta sondy (wartość K) i prędkości dźwięku materiału.

Lokalizacja usterki: wyświetlenie w czasie rzeczywistym ścieżki dźwięku, odległości powierzchni, głębokości i amplitudy.

Zmiary wad: automatyczne wymiary wad przy użyciu krzywych AVG / DAC w celu szybkiej kwalifikacji.

Odczyt cyfrowy: bezpośredni wyświetlacz grubości/głębokości dla sond prostych; odległość powierzchni i głębokość dla sond kątowych.

Krzywy DAC / AVG: generowane automatycznie, z edytowanymi punktami pobierania próbek; krzywy dynamicznie podążają za ustawieniami zwiększenia, zakresu i opóźnienia.

Wsparcie standardu AWS D1.1 zmniejsza ręczne obliczenia i poprawia wydajność inspekcji.

Korekta zakrzywionej powierzchni, pomiar wysokości pęknięć i funkcje powiększania bramy.

Zawierający w sobie plik A-scan, trzymać szczyt, oznaczanie szczytu i kodowanie echem (1 ′′9 stref kolorowych).

Funkcja zamrażania skanu A i obrazowanie skanu B w celu intuicyjnego wyświetlania profilu wady.

Wbudowany zegar czasu rzeczywistego zapewnia ciągłe pomiar czasu.

Dwa szybkie porty USB 2.0, obsługujące dwa tryby:

• U-DISK: zapisywanie konfiguracji, raportów, zrzutów ekranu i wideo na dysku USB.
• U-BRIDGE: wymiana danych z oprogramowaniem PC DataPro.

Wbudowana bateria litowo-jonowa o dużej pojemności.

Kontynuacja pracy: ponad 12 godzin.

Typowy czas ładowania: 4-6 godzin.

Precyzyjna i wydajna regulacja za pomocą wielofunkcyjnego przycisku obrotowego.

Firmware można łatwo uaktualnić za pomocą napędu flash USB bez ryzyka uszkodzenia sprzętu.

• Zakres pomiarowy: 0 15000 mm (prędkość stali)
• Częstotliwość powtarzania impulsu: 20 Hz 2000 Hz
• Szybkość materiału: 1000 ∼ 20000 m/s
• Zakres dynamiczny: > 40 dB
• Liniowość pozioma: ±0,2% FSW
• Liniowość pionowa: 0,25% FSH; dokładność wzmacniacza: ±1 dB
• Moc rozdzielczości: > 40 dB
• Marża wrażliwości: > 50 dB (Φ2 otwór płaskiego dna na głębokości 200 mm)
• Odrzucenie: 0 ∼ 80% całej wysokości ekranu
• Hałas: < 10%
• Zwiększenie: 0 ∼ 110 dB, regulowane w stopniach 0,1 / 1,0 / 2,0 / 6,0 dB
• Szerokość pasma: 0,2 20 MHz
• Amplituda impulsu: > 32 dB
• Opóźnienie w wyświetleniu: od 20 do 3400 μs
• Opóźnienie sondy / zerowe przesunięcie: 0 ¢ 99,99 μs
• Tryby badania: pulsowe echo, podwójny element, transmisja poprzeczna
• Sprostowanie: dodatnia półfalówka, ujemna półfalówka, pełna fala, RF
• Jednostki wyświetlania: cali / milimetr
• Złącze: BNC lub LEMO
• Wprowadzenie mocy: 100 ̊240 VAC, 50/60 Hz
• Temperatura pracy: ¥10 °C do 50 °C
• Temperatura przechowywania: od 30 do 50 °C

• Jednostka główna
• Proba prosto
• 4 MHz Sonda kątowa
• Kabel podłączający sondę
• Adapter zasilania i kabel
• Oprogramowanie do komputerów
• Kabel komunikacyjny
• Podręcznik
• Trudna walizka
